This kit teaches you operational amplifier fundamentals — voltage followers, inverting and non-inverting amplifiers, integrators, differentiators, and active filters. You get 8 PCBs, all components, a 41-page engineering guide and simulation ready files for LTSpice.
Skills you'll build
Verfügbarkeit für Abholungen konnte nicht geladen werden
Skills you'll build
What's included
- 2 × Leiterplatten (jeweils 4 Platinen – insgesamt 8 Platinen)
- LM358 Dual-Operationsverstärker-ICs
- LM321 Einzel-Operationsverstärker-ICs
- Widerstands- und Kondensatorsortiment
- Dokumentation – Leitfaden zur Schaltungstheorie und Experimentierbeispiele
About this kit
Lernen Sie das OpAmp Template Board kennen. Egal, ob Sie gerade erst anfangen die Grundlagen der analogen Elektronik kennen zu lernen oder bereits über fortgeschrittene Kenntnisse verfügen, dieses Board genau das richtige für Sie.

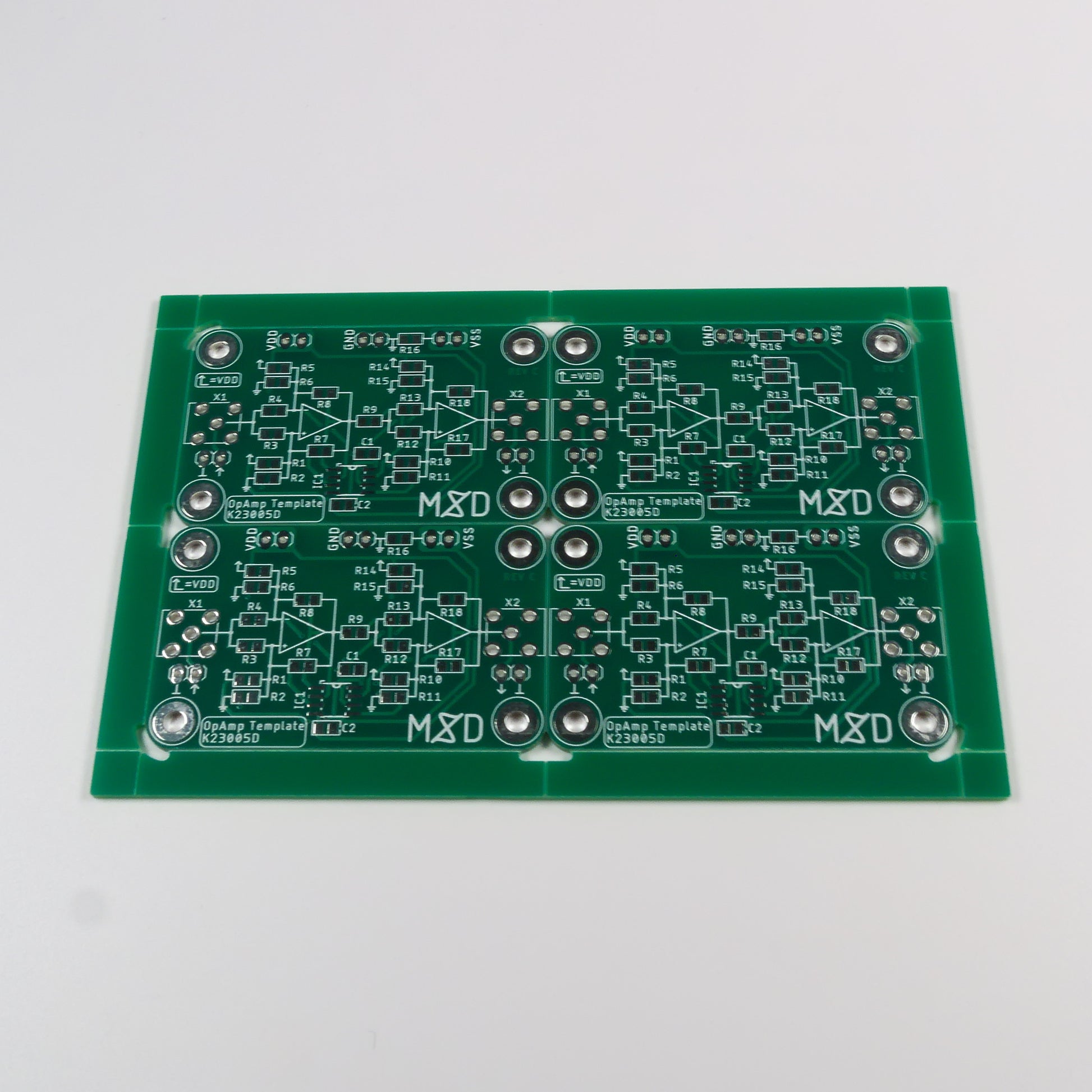

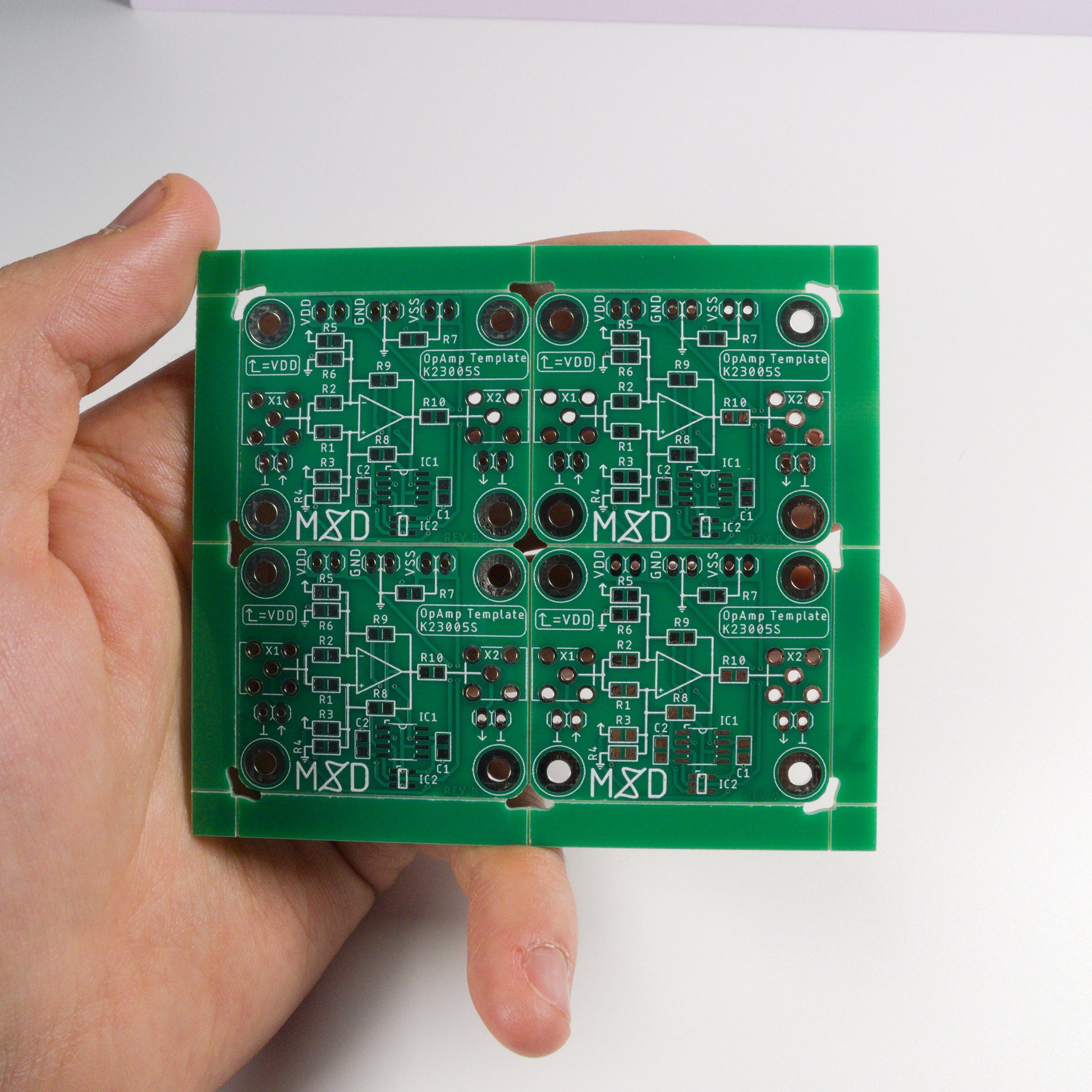

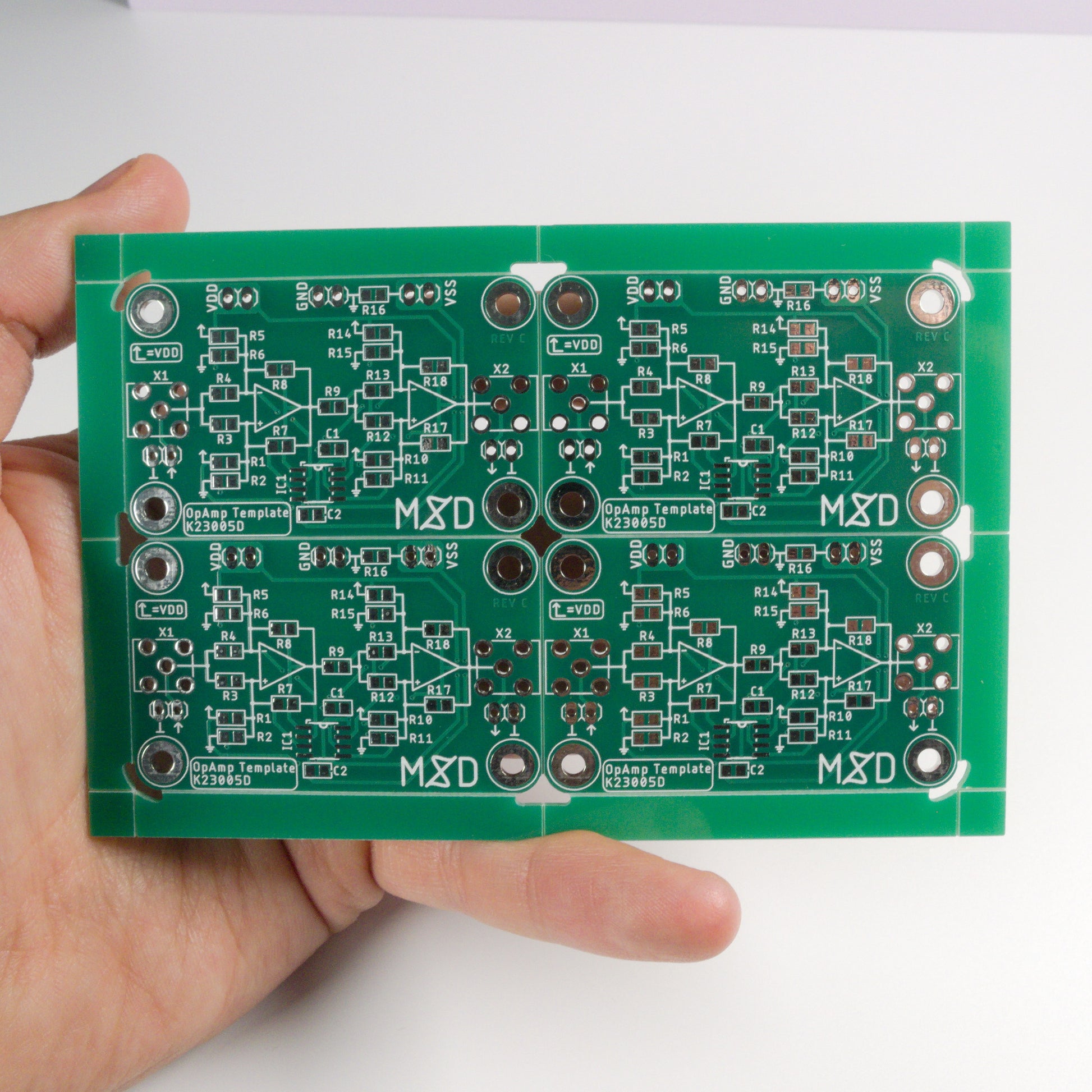

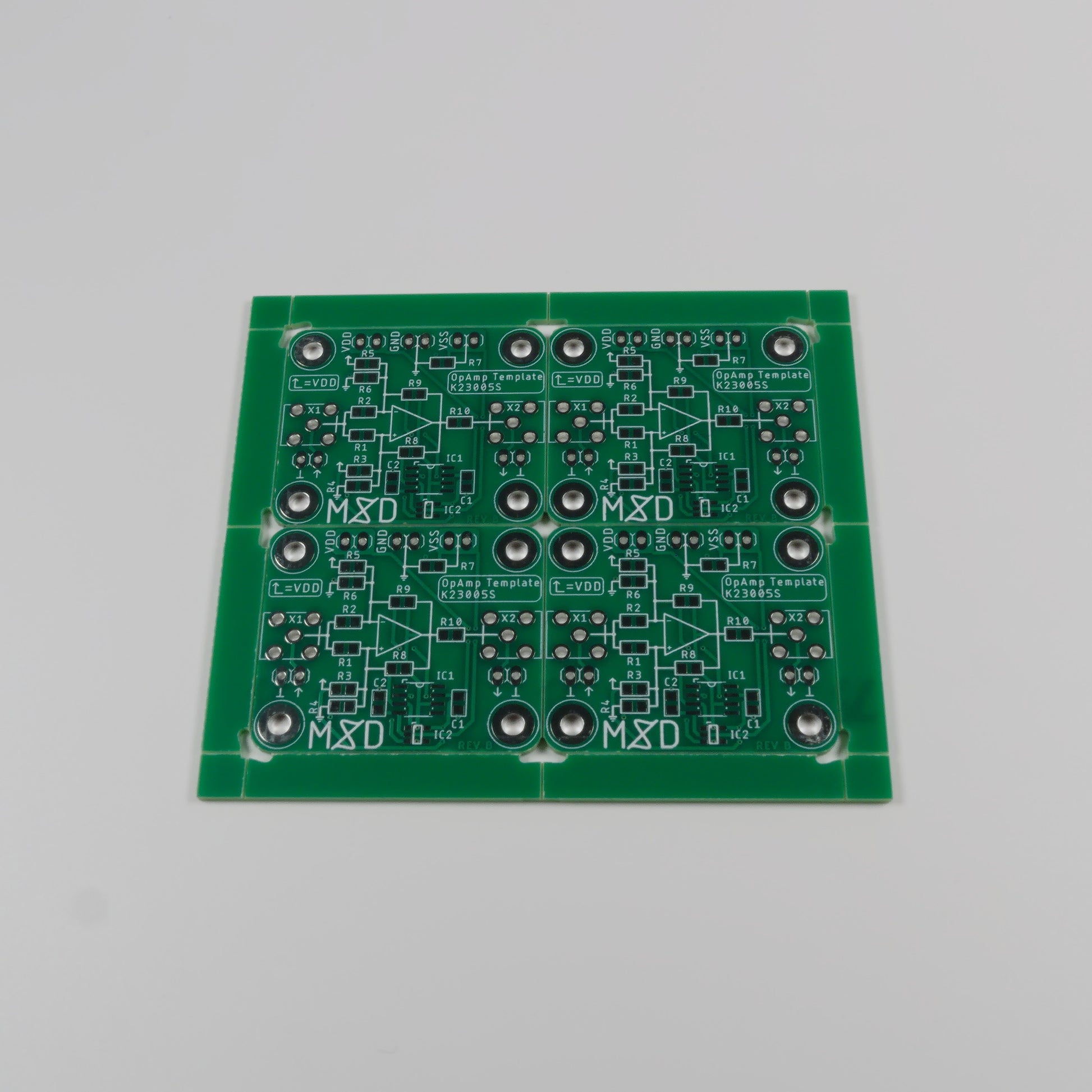

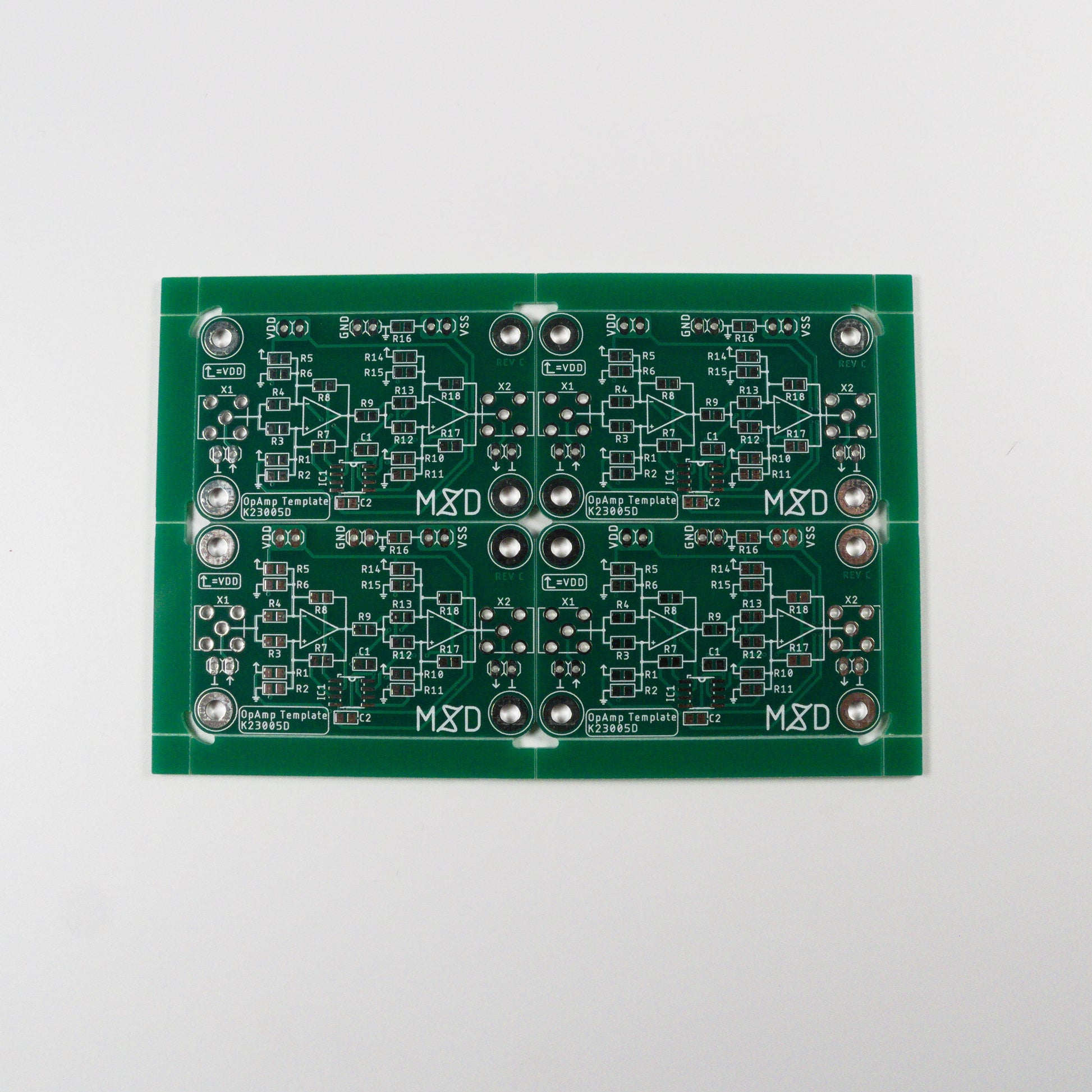

Dieses Kit enthält zwei PCB-Panels mit jeweils 4 PCBs, die in einzelne Platinen aufgeteilt werden können, um jede beliebige Schaltung mit Operationsverstärkern aufzubauen, die Sie sich vorstellen können. Es enthält ausserdem ein Paket mit Grundkomponenten wie OpAmps (Operationsverstärker), Widerständen und Kondensatoren, mit denen Sie mit dem Aufbau von Schaltungen beginnen können.
Dieses Kit enthält ausserdem die erforderliche Dokumentation, um dieses Board aufbauen, testen und verstehen zu können.
What you'll learn
- Wie Operationsverstärker funktionieren – Verstärkung, virtueller Massepunkt, Rückkopplung und Ausgangshub
- Komparatorschaltungen – Vergleichen zweier Spannungen und Schalten eines Ausgangs
- Invertierende und nicht-invertierende Verstärkerkonfigurationen
- Integratoren und Differenzierer – analoge Berechnung mit Operationsverstärkern
- Entwurf aktiver Tiefpass- und Hochpassfilter
- Oszillatorschaltungen – Wien-Brücke und andere selbsterregende Schaltungen
- Wie man von einem Schaltplan zu einer funktionierenden Leiterplatte entwirft
- Wie man durch den Bau mehrerer Schaltungen auf separaten Platinen iteriert und experimentiert
Prerequisites & difficulty
Technical specifications
FAQ
Kann ich die PCBs wiederverwenden?
Ja. Das offene Layout ist für wiederholtes Experimentieren ausgelegt – löten Sie die Komponenten ab, reinigen Sie die Pads und bauen Sie einen neuen Schaltkreis auf derselben Platine auf.
Brauche ich ein bestimmtes Netzteil?
Der LM358 und der LM321 funktionieren mit einer Dual-Rail-Versorgung (±5V bis ±15V) oder einer Einzelversorgung (3V bis 32V). Ein ±12V Labornetzteil ist eine übliche Wahl.
Ist das für Anfänger geeignet?
Grundlegende Schaltungstheorie und das Ohmsche Gesetz sind erforderlich. Wenn Sie neu in der Elektronik sind, ist das Fundamental Skills Bundle ein besserer Ausgangspunkt.
Browse the documentation

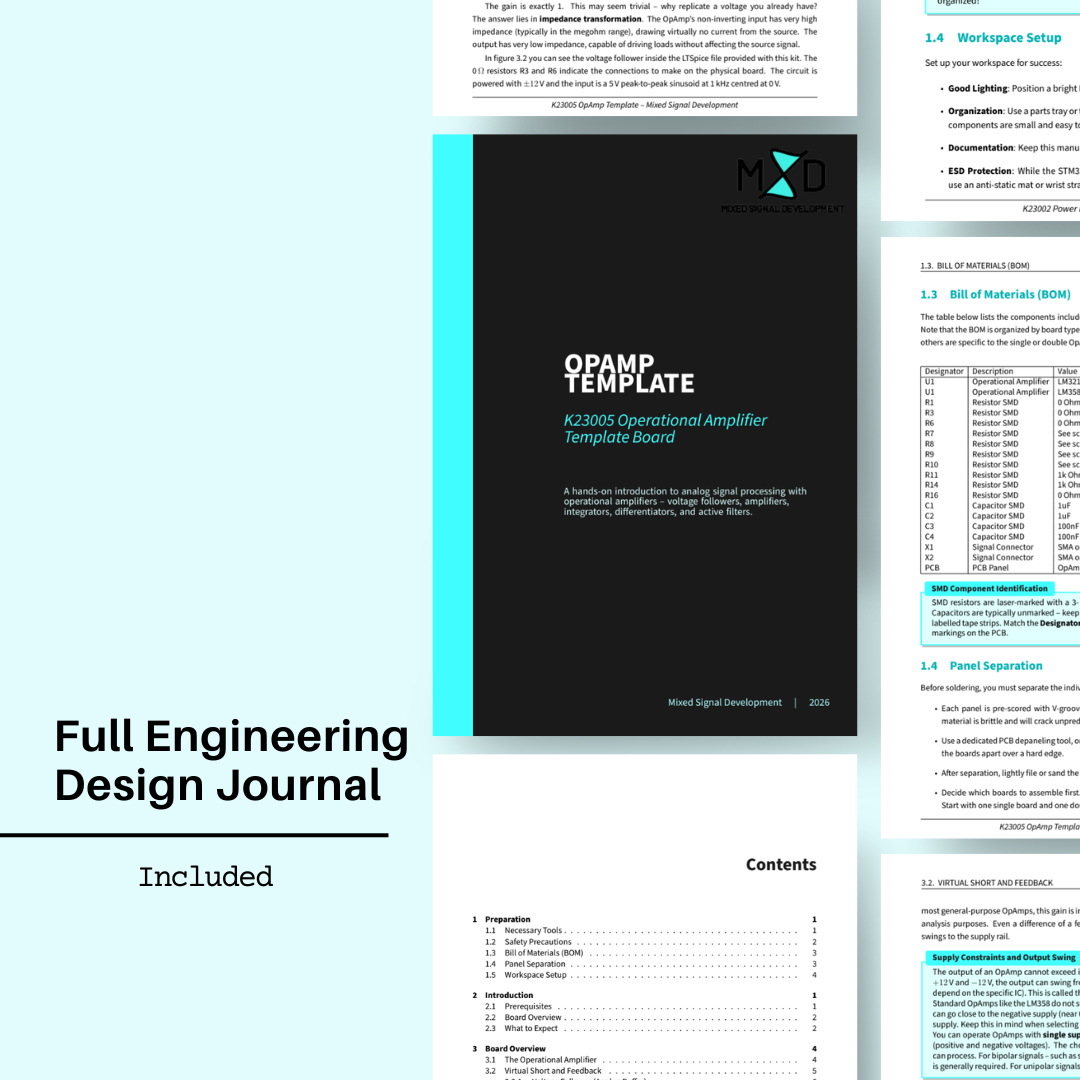

Every kit includes a full engineering design guide. Here's a preview.
Our approach
Want to see how our documentation is different?
Every MSD kit ships with an engineering design guide written by the person who designed the board. Not a pinout diagram — a real document.
