Power Meter Board

Power Meter Board

CHF 42.90
CHF 42.90
Sale Ausverkauft
Versand wird beim Checkout berechnet
Vollständige Details anzeigen
Power Circuits
SMD Components
Circuit Theory
Intermediate

What's included

  • PCB — high-quality printed circuit board
  • All SMD resistors, capacitors, ICs and supporting components
  • Assembly guide

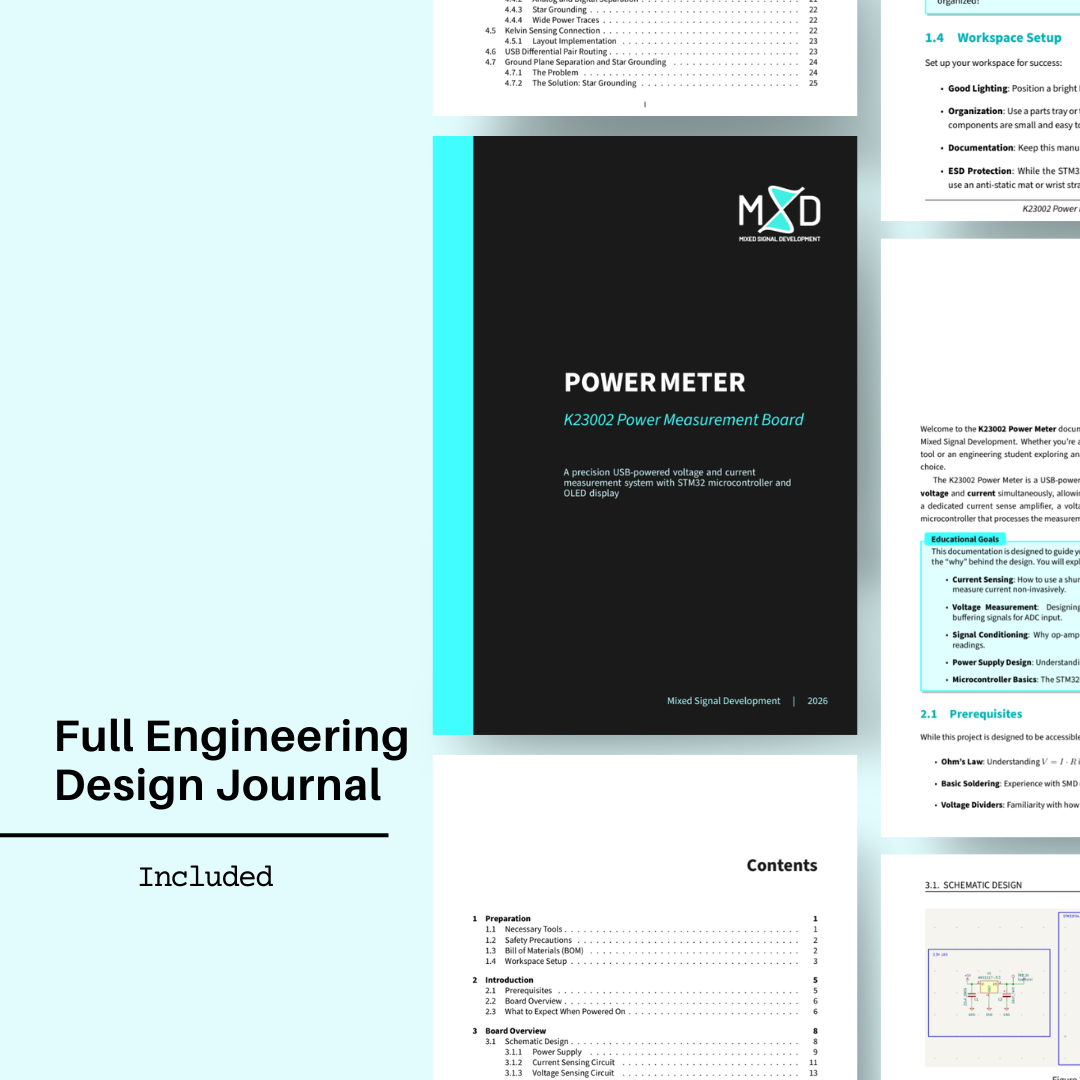

  • Lab Journal — firmware reference and project ideas
About this kit

 Das Power Meter Board ist ein Board für Fortgeschrittene, und für diejenigen, die eine neue Herausforderung suchen. Ideal für Elektroniker, die Erfahrung im Umgang mit Mikrocontrollern haben .

Mit dieser Platine können Sie den Stromverbrauch Ihrer Projekte messen . Verbinden Sie Ihr analoges Labornetzgerät mit den Eingangsbuchsen, das Device Under Test mit den Ausgangsbuchsen und ein USB Kabel als Speisung, um bis zu 24V und 5A am Ausgang messen zu können.

Eine Lötstation ist die einzige Ausrüstung, die zum Zusammenbau dieser Platine benötigt wird. Ein Mikroskop wird empfohlen, für diejenigen für die 0805 Bauteile zu klein sind.

Dieses Kit enthält alle für den Zusammenbau erforderlichen Komponenten sowie eine hochwertige Leiterplatte (PCB). Es enthält ausserdem die erforderliche Dokumentation, um dieses Board aufbauen, testen und verstehen zu können.


What you'll learn
  • How to measure voltage, current, and power electronically in real time
  • STM32 microcontroller fundamentals — peripherals, registers, and embedded C
  • How OLED displays are driven from a microcontroller
  • Current sensing using shunt resistors and signal conditioning
  • Reverse polarity protection circuit design
  • Short-circuit protection techniques
  • How to read and modify embedded C firmware
Prerequisites & difficulty
Intermediate to Advanced
  • SMD soldering experience (0603 and smaller components)
  • Basic understanding of microcontrollers
  • Basic PCB debugging skills
    • An ST-Link programmer is optional — only needed for writing custom firmware. The provided firmware works out of the box.
    Required tools: Temperature-controlled soldering station, USB Micro-B cable
    Technical specifications
    Microcontroller STM32
    Display OLED
    Maximum input voltage 30V
    Maximum current 6A
    Protection Reverse polarity + short circuit
    Programming USB Micro-B (firmware included) · ST-Link (optional, for custom firmware)
    Component type SMD
    FAQ

    Do I need an ST-Link programmer?

    No — the kit ships with working firmware. An ST-Link is only needed if you want to write and upload your own custom firmware.

    What can I use this for?

    Any situation where you need to monitor power consumption — benchtop testing, battery-powered projects, motor control, solar systems.

    What are the measurement limits?

    Maximum 30V input voltage and 6A current. Do not exceed these limits.

    Premium Engineering Files

    Thank you for your purchase. Your files are ready to download.
